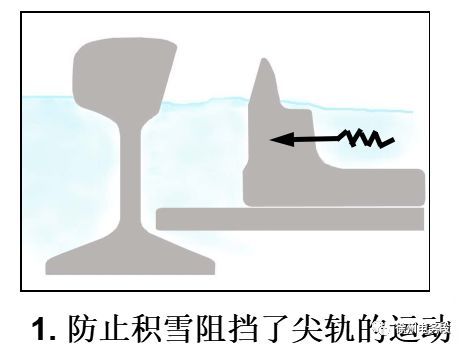

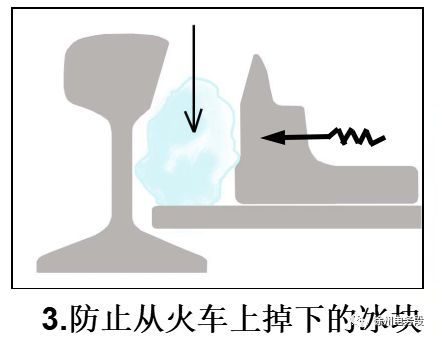

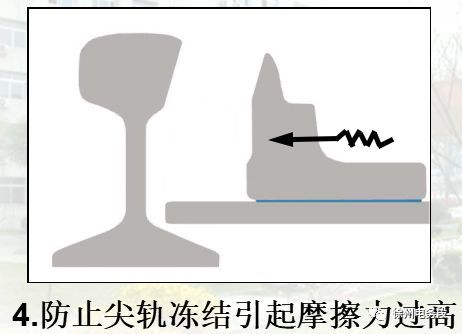

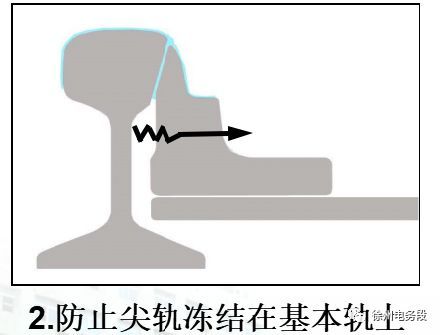

为什么必须使用电加热道岔融雪系统？
电加热道岔融雪系统如何操作？

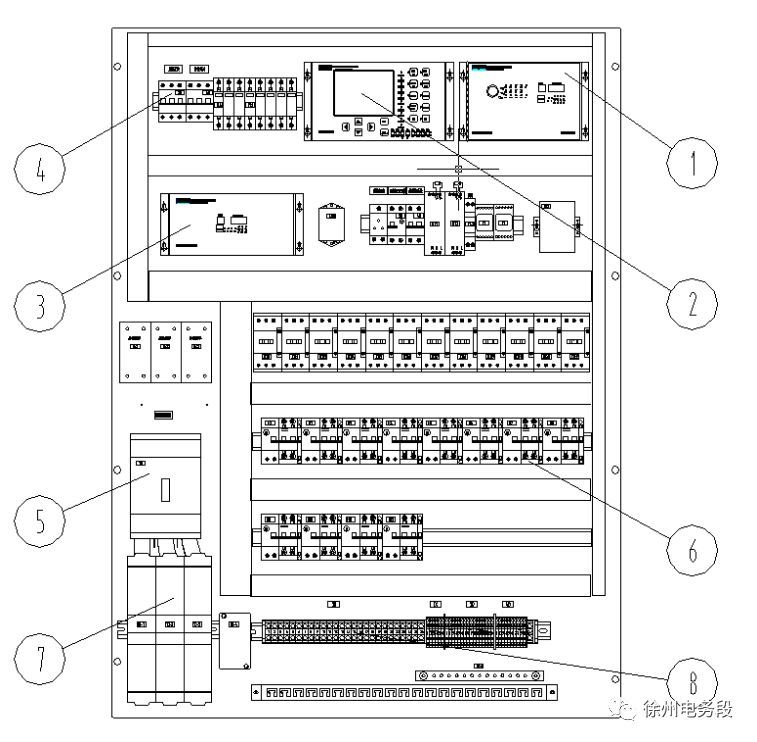

控制柜操作界面:
1.MAS+TS模块；
2.PCU模块；
3.CVS模块；
4.电源开关3K、检测开关2K、控制开关4K、防雷开关5K；
5.总电源开关；
6.回路开关K1-K12；
7.电源输入接口；
8.回路输出接口。

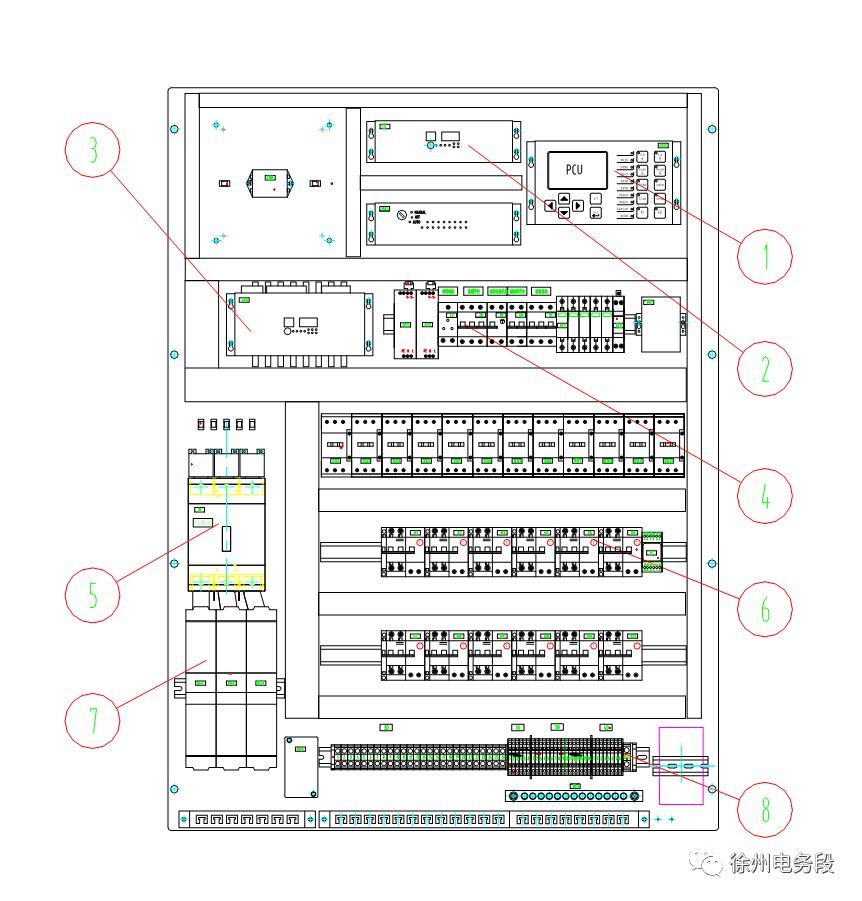

控制柜操作界面：
1.MAS+TS模块；
2.PCU模块；
3.CVS模块；
4.电源开关3K、检测开关2K、控制开关4K、防雷开关5K；
5.总电源开关；
6.回路开关K1-K12；
7.电源输入接口；
8.回路输出接口。
控制柜操作步骤
检查输入电源及校核接线，确保电源值符合范围、接线正确。
检查柜内开关，第一次使用或长期停用后开始使用时必须先断开所有柜内开关，然后闭合主电源开关，最后依次闭合其他开关。
使用前和使用中的安全及安全防护、安全标志及说明
1.在本柜内进行任何操作前，请先仔细阅读使用说明书。非专业工作人员请勿在本柜内进行任何操作。
2.本柜内部分电气带有对人体危险的电压，在断开总电源前，请勿触碰任何裸露在外的导线及各个接线点等可能引起触电的部位。
3.控制柜顶部照明灯的电源开关应处于打开状态，若在打开柜门后照明灯未亮，请检查电源开关的状态。
4.用于控制照明灯的门控开关应避免用力撞击。
通电及开机
确认电源输入正常、接线无误、操作界面④开关全部断开，MAS模块工作模式处于自动模式→闭合⑤ 总电源开关→闭合3K电源开关（电源1、电源2指示灯变亮，PCU启动、柜灯点亮）→闭合检测开关、控制开关、防雷开关（开机完毕）。
通过PCU启动/关闭加热
当PCU启动并且没有故障报警时，按下系统开按键（系统开按键指示灯亮），系统处于自动加热中；按下系统关按键（系统关按键指示灯亮），系统处于加热关闭中。
通过MAS+TS模块启动/关闭加热
当PCU出现故障导致系统不能正常加热时，可把MAS+TS模块模式转换旋钮旋到手动状态，系统处于加热中；把MAS+TS模块模式转换旋钮旋到关闭状态，系统加热关闭。
停机的操作程序
检查PCU按键，如果处于系统开状态下（系统开按键指示灯亮），按下系统关按键，使系统处于加热关闭中→断开操作界面④全部开关→断开⑤ 总电源开关。
设备运行过程中要注意检查加热条工作状态，如果发现不正常加热或加热时加热条鼓起现象时要找出原因,及时解决。
操作注意事项
下雪前提前开启系统；
温度参数设置按照实际需要设置，不能随意改动；
在手动状态时，必须每工作4个小时，手动关闭系统30分钟，不能连续加热；
使用远程控制中心之前必须保证控制柜MAS+TS模块中模式转换开关扳到自动档，PCU处于正常工作状态；
长期不使用时，对融雪控制柜进行停机操作；
每个月对漏电模块测试一次，防止其老化、失效。

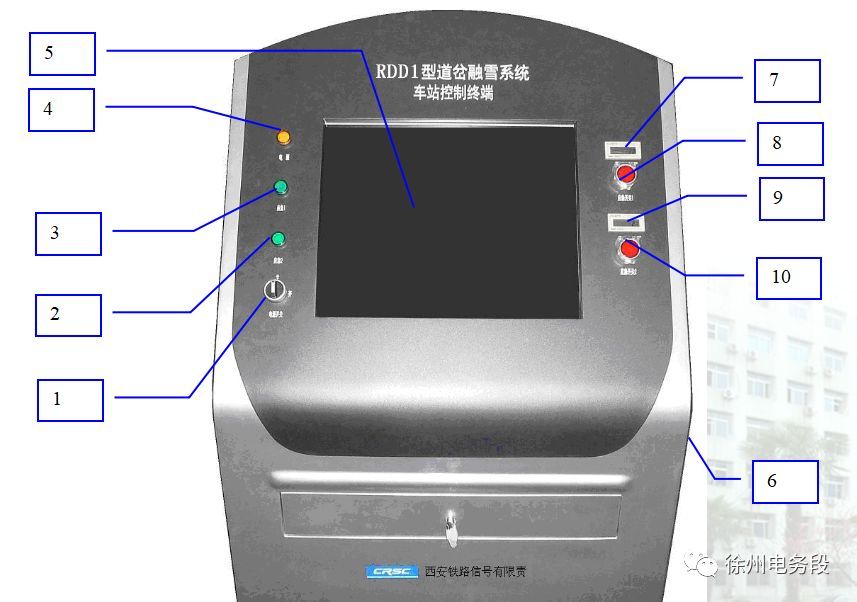

远控中心和车站控制终端操作界面：
1.电源开关；
2.应急2指示灯；
3.应急1指示灯；
4.电源指示灯；
5.触摸屏；
6.总电源开关；
7.计数器1；
8.应急1开关；
9.计数器2;
10.应急2开关。
注：工作站只包含1、4、5、6。
开机前检查
检查输入电源及校核外部接线。
通电及开机
通电:闭合触摸屏右侧后部的断路器（此时面板橙色灯亮）→用钥匙打开侧面底部的门，按UPS面板第一个按钮（此时UPS面板灯亮）。
开机:将旋钮开关旋到开上→两分钟后，融雪监控软件自动启动（与控制柜通信成功时，软件界面有绿色状态块显示，显示当前控制柜的状态）。
通过软件启动/关闭加热
（融雪监控软件已经启动且与控制柜通信成功时）→点击软件“身份认证”按钮，输入密码→点击软件控制柜PCU“开”按钮（开按钮将显示绿色，该控制柜会按设置温度自动控制加热）/点击软件控制柜PCU“关闭”按钮（关闭按钮将显示绿色，该控制柜处在待机状态，不会加热）。
开启/关闭应急加热
当融雪监控软件无法启动或是车站控制终端断电时，现场需要融雪但人员不能到控制柜跟前时：依次按下应急按钮（此时对应的应急灯会亮，表示现场开始应急加热）；如要停止加热，依次按下应急按钮（此时对应的应急灯灭，表示现场关闭应急加热）。只有控制终端具有应急操作功能。
停机的操作程序
关机:点击软件“退出”按钮→确认退出请点“是”→点击“关闭系统”按钮→两分钟后，显示器黑屏→将旋钮开关旋到关上。
断电: 用钥匙打开右侧底部的门，按UPS面板第二个按钮（此时UPS面板灯灭），断开触摸屏右侧后部的断路器（此时面板橙色灯灭）。
操作注意事项
旋钮开关“关闭”再“开”时，应间隔5s以上。
当系统出现故障，车站控制终端不能对现场控制柜的工作进行操控时，使用相应的应急操作按钮进行应急加热操作。应急1和应急2按钮分别控制上行咽喉区和下行咽喉区，应急加热操作属不正常工作状态，每加热4h应关闭加热30 min，再重新启动，不能连续加热，应急操作结束后，应恢复应急操作按钮的铅封。
软件和应急不能同时使用，软件和应急同时使用时，软件会报回路故障和接触器故障。
系统停止运行期间，每3个月内应对UPS进行一次冲放电试验。冲放电试验方法为：打开系统，让其运行3-5天即可。
定期开机，检验工控机是否运行正常，可在对UPS冲放电期间进行。
备注及常见故障：
触摸屏无法触摸时，请关机断电后再通电开机，如故障无法解除请使用鼠标操作。
软件显示与PCU通信故障，表示现场控制柜断电或是控制柜内PCU故障，请通电或是检查PCU。
软件显示断路器故障，表示现场控制柜中有断路器断开，请将现场控制柜相应断路器闭合即可。
软件显示电流背离值超限，表示隔离变压器中的断路器断开或是有加热条损坏，请检查隔离变压器中的断路器，将断开的闭合或是更换损坏的加热条。
软件和应急不能同时使用，软件和应急同时使用时，软件会报回路故障和接触器故障。
